एंटीना डिजाइन के लिए दुनिया का पहला परजीवी तत्व युग्मन उपकरण

परजीवी तत्व युग्मन उपकरण वाई-फाई 6 ई और वाई-फाई 7 उत्पादों के लिए चुंबकीय युग्मन के माध्यम से एंटीना दक्षता को बढ़ाता है, जो इसे कॉम्पैक्ट इलेक्ट्रॉनिक्स के लिए उपयुक्त बनाता है।

मुरता ने परजीवी तत्व युग्मन उपकरण को पेश किया है, जिसे परजीवी तत्व के साथ चुंबकीय युग्मन को नियोजित करके एंटीना दक्षता बढ़ाने के लिए डिज़ाइन किया गया है।समाधान स्पष्ट रूप से वाई-फाई 6 ई और वाई-फाई 7 उत्पादों के लिए अनुरूप है।कंपनी का दावा है कि यह इन मानकों के लिए दुनिया की पहली पेशकश है।स्मार्टफोन, टैबलेट, नेटवर्क राउटर, गेम कंसोल और अन्य इलेक्ट्रॉनिक उपकरणों पर काम करने वाले डिजाइनरों के लिए विशेष रूप से लाभप्रद, डिवाइस उन्हें अधिक कुशल एंटेना का निर्माण करने के लिए सशक्त बनाता है - कई समकालीन गैजेट्स के लिए एक महत्वपूर्ण आवश्यकता।

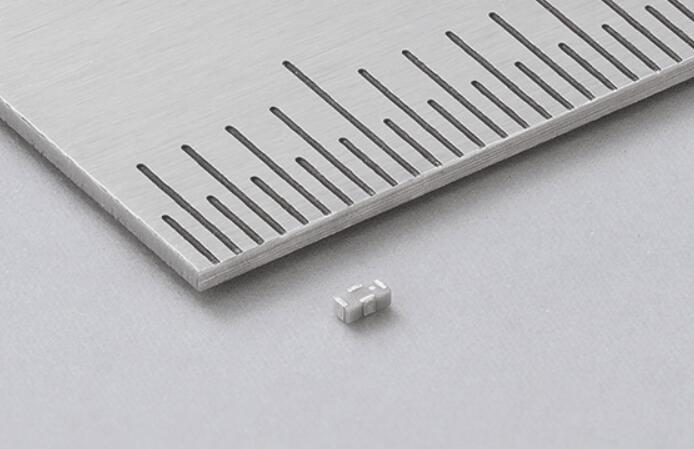

मुरता का समाधान एक परजीवी तत्व युग्मन उपकरण है, जो अपनी बहुपरत तकनीक का उपयोग कॉम्पैक्ट चार-टर्मिनल सतह-माउंट घटक के रूप में करता है, जो सिर्फ 1.0 x 0.5 x 0.35 मिमी को मापता है।परजीवी तत्व युग्मन उपकरण मुक्त अंतरिक्ष युग्मन की तुलना में खिला एंटीना और उसके परजीवी तत्वों के बीच अधिक प्रभावी संबंध स्थापित करता है।इसके कॉम्पैक्ट आकार के साथ, यह छोटा युग्मन डिवाइस चुंबकीय सामग्री पर भरोसा किए बिना मजबूत युग्मन प्रदर्शन को प्राप्त करता है, जो लक्षित परिचालन आवृत्तियों के लिए अनुपयुक्त होगा।


न्यूनतम सम्मिलन हानि के साथ, डिवाइस के डिवाइस के आरएफ सर्किटरी और उसके मुख्य एंटीना के बीच युग्मन डिवाइस लिंक का एक पक्ष, जबकि दूसरा जमीन और परजीवी तत्व के बीच जुड़ता है।यह बढ़ाया युग्मन परजीवी तत्व की प्रतिध्वनि विशेषताओं को फीडिंग एंटीना के पूरक करने की अनुमति देता है, जो एक व्यापक आवृत्ति रेंज में या कई असतत बैंडों पर अधिक कुशल संचालन को सक्षम करता है।

डिवाइस चुनौती को संबोधित करता है जब एंटेना को एंटीना और परजीवी तत्वों के बीच युग्मन को कम कर दिया जाता है और परजीवी तत्वों और जमीन के बीच युग्मन में वृद्धि होती है।फीडिंग एंटीना और परजीवी तत्व के बीच प्रभावी युग्मन को बनाए रखने से, परजीवी तत्व युग्मन उपकरण डिजाइनरों को संचार बैंड दक्षता से समझौता किए बिना लघु एंटीना डिजाइन विधियों को नियोजित करने का अधिकार देता है।

वाइड-बैंड एंटीना उपयोग से जुड़े प्रतिबाधा बेमेल मुद्दों को कम करने के अलावा, डिवाइस लंबे केबलों का उपयोग करके संचार सर्किट के लिए बेमेल प्रतिबाधा के साथ एंटेना को जोड़ने से उत्पन्न होने वाली चिंताओं को भी संबोधित करता है।लंबे केबल प्रतिबाधा बेमेल को बढ़ा सकते हैं, जिससे उच्च-से-अपेक्षित सम्मिलन हानि और काफी कम वायरलेस संचार प्रदर्शन हो सकता है।इस डिवाइस को शामिल करके, उपयोगकर्ता विस्तारित केबलों का उपयोग करते समय भी वायरलेस संचार में प्रदर्शन की गिरावट को कम करते हुए एंटीना मिलान को बढ़ा सकते हैं।
