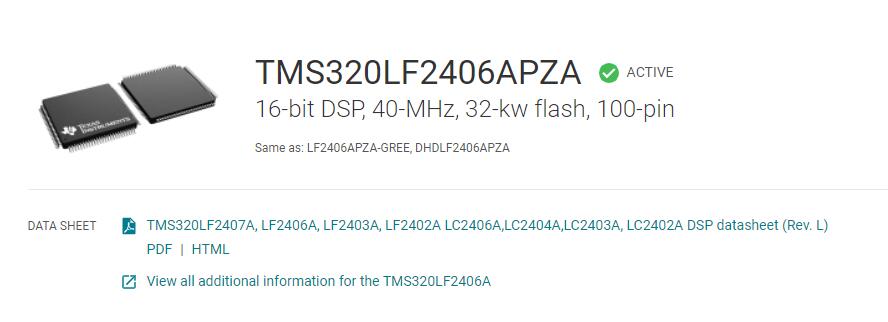

TMS320LF2406APZS 16-बिट DSP, 40-MHz, 32-kW फ्लैश, 100-पिन

TMS320LF2406A के लिए विवरण
TMS320LF240XA और TMS320LC240XA डिवाइस, TMS320C24X ™ के नए सदस्य;डिजिटल सिग्नल प्रोसेसर (DSP) नियंत्रकों की पीढ़ी, TMS320C2000 ™ का हिस्सा हैं;फिक्स्ड-पॉइंट डीएसपी का मंच।240XA डिवाइस बढ़ाया TMS320 ™ प्रदान करते हैं;कम लागत, कम-शक्ति और उच्च-प्रदर्शन प्रसंस्करण क्षमताओं के लिए C2XX कोर CPU के DSP आर्किटेक्चरल डिज़ाइन।डिजिटल मोटर और गति नियंत्रण अनुप्रयोगों के लिए अनुकूलित कई उन्नत परिधीय, एक सच्चे एकल-चिप डीएसपी नियंत्रक प्रदान करने के लिए एकीकृत किए गए हैं।जबकि मौजूदा C24X ™ के साथ कोड-संगत;डीएसपी नियंत्रक उपकरण, 240xa में वृद्धि हुई प्रसंस्करण प्रदर्शन (40 एमआईपी) और उच्च स्तर के परिधीय एकीकरण की पेशकश की जाती है।डिवाइस-विशिष्ट सुविधाओं के लिए TMS320X240XA डिवाइस सारांश अनुभाग देखें।

240xa पीढ़ी विभिन्न अनुप्रयोगों द्वारा आवश्यक विशिष्ट मूल्य/प्रदर्शन बिंदुओं को पूरा करने के लिए अनुकूल मेमोरी आकार और विभिन्न परिधीयों की एक सरणी प्रदान करती है।32K शब्दों तक के फ्लैश डिवाइस वॉल्यूम उत्पादन के लिए लागत प्रभावी reprogrammable समाधान प्रदान करते हैं।240XA डिवाइस एक पासवर्ड-आधारित "कोड सुरक्षा" सुविधा प्रदान करते हैं जो ऑन-चिप फ्लैश/रोम में संग्रहीत मालिकाना कोड के अनधिकृत दोहराव को रोकने में उपयोगी है।ध्यान दें कि फ्लैश-आधारित डिवाइस में इन-सर्किट प्रोग्रामिंग की सुविधा के लिए 256-शब्द बूट ROM होता है।240xa परिवार में ROM उपकरण भी शामिल हैं जो अपने फ्लैश समकक्षों के साथ पूरी तरह से पिन-टू-पिन संगत हैं।

सभी 240XA डिवाइस कम से कम एक इवेंट मैनेजर मॉड्यूल प्रदान करते हैं जिसे डिजिटल मोटर नियंत्रण और पावर रूपांतरण अनुप्रयोगों के लिए अनुकूलित किया गया है।इस मॉड्यूल की क्षमताओं में शूट-थ्रू दोषों को रोकने के लिए केंद्र- और/या एज-संरेखित पीडब्लूएम पीढ़ी, प्रोग्रामेबल डेडबैंड शामिल हैं, और एनालॉग-टू-डिजिटल रूपांतरण को सिंक्रनाइज़ किया गया है।दोहरी घटना प्रबंधकों वाले उपकरण एकल 240xa डीएसपी नियंत्रक के साथ कई मोटर और/या कनवर्टर नियंत्रण को सक्षम करते हैं।सेलेक्ट ईवी पिन को "इनपुट-क्वालिफायर" सर्किटरी के साथ प्रदान किया गया है, जो ग्लिट्स द्वारा अनजाने पिन-ट्रिगरिंग को कम करता है।

उच्च-प्रदर्शन, 10-बिट एनालॉग-टू-डिजिटल कनवर्टर (एडीसी) में न्यूनतम रूपांतरण समय 375 एनएस है और एनालॉग इनपुट के 16 चैनल तक प्रदान करता है।एडीसी की ऑटोसेक्वेंसिंग क्षमता अधिकतम 16 रूपांतरणों को बिना किसी सीपीयू ओवरहेड के एकल रूपांतरण सत्र में होने की अनुमति देती है।

सिस्टम में अन्य उपकरणों को अतुल्यकालिक संचार प्रदान करने के लिए एक सीरियल कम्युनिकेशंस इंटरफ़ेस (SCI) सभी उपकरणों पर एकीकृत है।अतिरिक्त संचार इंटरफेस की आवश्यकता वाले सिस्टम के लिए, 2407A, 2406A, 2404A, और 2403A 16-बिट सिंक्रोनस सीरियल पेरिफेरल इंटरफ़ेस (SPI) प्रदान करते हैं।2407A, 2406A, और 2403A एक नियंत्रक क्षेत्र नेटवर्क (CAN) संचार मॉड्यूल प्रदान करते हैं जो 2.0B विनिर्देशों को पूरा करता है।डिवाइस लचीलेपन को अधिकतम करने के लिए, कार्यात्मक पिन भी सामान्य-उद्देश्य इनपुट/आउटपुट (GPIOS) के रूप में कॉन्फ़िगर करने योग्य हैं।

विकास के समय को सुव्यवस्थित करने के लिए, JTAG- अनुरूप स्कैन-आधारित अनुकरण को सभी उपकरणों में एकीकृत किया गया है।यह डिजिटल नियंत्रण प्रणालियों को डिबग करने के लिए आवश्यक गैर-घुसपैठ वास्तविक समय क्षमताएं प्रदान करता है।सी कंपाइलरों से उद्योग-मानक कोड संगीतकार स्टूडियो ™ तक कोड-जनरेशन टूल का एक पूरा सूट;डीबगर इस परिवार का समर्थन करता है।कई तृतीय-पक्ष डेवलपर्स न केवल डिवाइस-स्तरीय विकास उपकरण, बल्कि सिस्टम-स्तरीय डिजाइन और विकास सहायता भी प्रदान करते हैं।
