लेजर का उपयोग करके इलेक्ट्रॉनिक्स उपकरणों का सटीक 3 डी माप लें

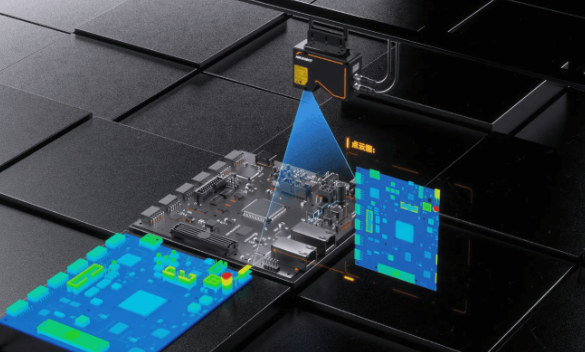

Hikrobot PCB, बैटरी जैसी वस्तु के साथ किसी भी भौतिक संपर्क के बिना ऑब्जेक्ट के 3D डेटा को कैप्चर करने के लिए एक 3D लेजर प्रोफ़ाइल सेंसर का परिचय देता है।सेंसर उच्च-सटीक माप के लिए डिज़ाइन किया गया है और इसका उद्देश्य उपभोक्ता इलेक्ट्रॉनिक्स, लिथियम बैटरी और मुद्रित सर्किट बोर्ड जैसे उद्योगों के उद्देश्य से है।इसकी भूमिका निरीक्षण और गुणवत्ता नियंत्रण के लिए विश्वसनीय डेटा प्रदान करना है जहां प्रत्यक्ष संपर्क संभव या व्यावहारिक नहीं है।

डिवाइस लेजर त्रिभुज के सिद्धांत पर काम करता है।एक 405 एनएम ब्लू लेजर ऑब्जेक्ट को मापा जा रहा है।प्रतिबिंब को एक छवि सेंसर द्वारा कैप्चर किया जाता है, और अंतर्निहित एल्गोरिदम ऑब्जेक्ट के तीन-आयामी समोच्च की गणना करते हैं।जैसे -जैसे सेंसर या ऑब्जेक्ट चलता है, इन कंट्रोल्स को एक पूर्ण 3 डी प्रोफ़ाइल बनाने के लिए जोड़ा जाता है।

ऑप्टिकल डिज़ाइन में एक बड़े-आईआरआईएस लेंस, उच्च गतिशील रेंज सेंसर और स्किम्पफ्लग व्यवस्था शामिल हैं, जो देखने के क्षेत्र में छवियों को स्पष्ट रखने के लिए हैं।यह विभिन्न सामग्रियों और सतह की स्थितियों के साथ काम करते समय सटीकता बनाए रखने में मदद करता है।

सेंसर में एक एकीकृत प्रसंस्करण इकाई है।यह इसे 19 kHz तक की गति से आंतरिक रूप से छवि प्रसंस्करण को संभालने की अनुमति देता है।एक हार्डवेयर-त्वरित अधिग्रहण मॉड्यूल 49 kHz तक डेटा रिकॉर्ड कर सकता है।इन आंकड़ों का मतलब है कि डिवाइस बाहरी कंप्यूटर को ओवरलोड किए बिना वास्तविक समय में डेटा को कैप्चर और प्रोसेस कर सकता है।

प्रमुख विशेषताऐं

वास्तविक समय में 3 डी छवियां और गहराई डेटा देता है
प्रति सेकंड 19,000 बार तक की गति से डेटा को संसाधित कर सकते हैं
49,000 प्रति सेकंड तक फ्रेम दर पर छवियों को कैप्चर करता है
0.05 पिक्सेल तक बहुत अच्छी सटीकता के साथ उपाय
एचडीआर और मल्टी-एक्सपोज़र मोड का उपयोग करके विभिन्न सतह चमक के साथ काम करता है
सटीकता को 0.05 पिक्सेल के लिए सबपिक्सेल रिज़ॉल्यूशन, जैसे कि उज्ज्वल और अंधेरे दोनों क्षेत्रों को कैप्चर करने के लिए मल्टी-एक्सपोज़र फ्यूजन, मिश्रित परावर्तन के साथ सतहों के लिए एकल-फ्रेम एचडीआर, और आवारा प्रकाश का दमन जैसे सुविधाओं के साथ बढ़ाया जाता है जो अन्यथा विकृत परिणाम हो सकते हैं।

पोस्ट-प्रोसेसिंग फिल्टर डिवाइस के भीतर शामिल हैं, जैसे कि स्थानिक और समय-डोमेन फिल्टर, इसलिए होस्ट सिस्टम को उन्हें चलाने की आवश्यकता नहीं है।

सेंसर को उत्पादन वातावरण में उपयोग के लिए प्रस्तुत किया जाता है, जहां इलेक्ट्रॉनिक्स घटकों, बैटरी कोशिकाओं और सर्किट बोर्डों के निरीक्षण सहित तेज, सटीक और दोहराने योग्य माप की आवश्यकता होती है।
