उच्च गति ईएसडी डायोड

नेक्सपेरिया ने उच्च प्रदर्शन 1V ईएसडी सुरक्षा डायोड की एक नई श्रृंखला पेश की है, जिसे USB4 और थंडरबोल्ट इंटरफेस को 10GHz से परे डेटा दरों पर संचालित करने के लिए डिज़ाइन किया गया है।PESD1V0C1BSF और PESD1V0H1BSF जैसे पांच-डायोड लाइनअप-जिसमें मॉडल शामिल हैं, जो स्मार्टफोन, लैपटॉप, संचार प्रणालियों और परिधीयों जैसे अनुप्रयोगों में एसी-युग्मित आरएफ ट्रांसमिशन लाइनों की रक्षा के लिए अनुकूलित है।

प्रमुख विशेषताएं हैं:

± 18KV तक इलेक्ट्रोस्टैटिक डिस्चार्ज से बचाने के लिए

9.6a तक की धाराओं को संभालें

शॉर्ट सर्किट शर्तों के खिलाफ गार्ड

संभावित VBUS-TX/RX शॉर्ट्स के साथ गैर-अनुपालन USB टाइप-सी पोर्ट के लिए आदर्श

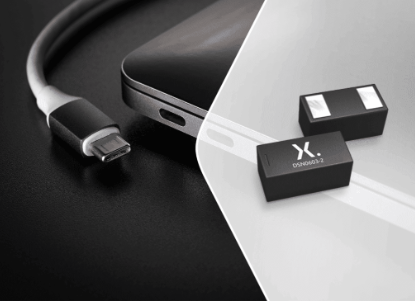

हाई-स्पीड इंटरफेस के साथ चुनौती मजबूत ईएसडी सुरक्षा के साथ सिग्नल अखंडता को संतुलित करने में निहित है।नई श्रृंखला अल्ट्रा -लो डिवाइस कैपेसिटेंस -डाउन को 0.1pf- और न्यूनतम सम्मिलन हानि (12.8GHz पर -0.21db के रूप में कम) की पेशकश करके इसे संबोधित करती है, जिसमें 40GHz तक कोई प्रतिध्वनि नहीं है।यह उन्हें GHz-Frequency अनुप्रयोगों में सिग्नल की गुणवत्ता बनाए रखने के लिए आदर्श बनाता है।उनका अल्ट्रा-स्मॉल DSN0603-2 (SOD962-2) लीडलेस पैकेज कम परजीवी इंडक्शन सुनिश्चित करता है और अंतरिक्ष-विवश डिजाइनों का समर्थन करता है।

गंभीर रूप से, नई डायोड श्रृंखला डिजाइनरों को विशिष्ट पीसीबी लेआउट के संरक्षण समाधान से मेल खाने के लिए लचीलापन देती है।उन डिजाइनों में जहां ट्रांसीवर और सुरक्षा उपकरण के बीच का पता कम है, कम इंडक्शन क्लैम्पिंग प्रदर्शन को कम कर सकता है;लंबे समय तक निशान उच्च अधिष्ठापन प्रदान करते हैं लेकिन जोखिम को कम करने वाले संकेत अखंडता।नेक्सपेरिया विभिन्न लेआउट रणनीतियों के अनुकूल डायोड वेरिएंट प्रदान करके दोनों परिदृश्यों को संबोधित करता है।

एकीकरण को आगे बढ़ाने के लिए, कंपनी डायोड चयन और सिस्टम-स्तरीय प्रदर्शन ट्यूनिंग का समर्थन करने के लिए आरएफ और सीड (सिस्टम कुशल ईएसडी डिजाइन) सिमुलेशन मॉडल प्रदान करती है।यह नए डायोड को विशेष रूप से उच्च गति, कॉम्पैक्ट और विश्वसनीय इलेक्ट्रॉनिक उपकरणों की अगली पीढ़ी को डिजाइन करने वाले इंजीनियरों के लिए आकर्षक बनाता है, जहां सुरक्षा और प्रदर्शन दोनों सर्वोपरि हैं।

"इस नई श्रृंखला के साथ, हम डिजाइनरों को उनके बोर्ड आर्किटेक्चर के लिए सही समाधान चुनने के लिए लचीलापन दे रहे हैं, दोनों उच्च सुरक्षा और इष्टतम सिग्नल प्रदर्शन सुनिश्चित करते हैं," नेक्सपेरिया के वरिष्ठ उत्पाद प्रबंधक स्टीफन साइडर ने कहा।
