हाई-पावर डिज़ाइन को सरल बनाया गया

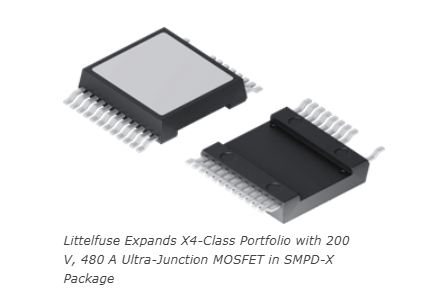

उच्च-शक्ति डिज़ाइन बनाते समय आपको कई चुनौतियों का सामना करना पड़ा होगा जैसे कि उपयोग किए गए MOSFETs बहुत गर्म चल रहे हैं जिसके कारण दक्षता कम हो जाती है।इसलिए वर्तमान मांग को पूरा करने के लिए आपको समानांतर में कई उपकरणों की आवश्यकता हो सकती है जिसके कारण सामग्री के बिल (बीओएम) में वृद्धि देखी जा सकती है।इससे असमान वर्तमान साझाकरण और प्रारंभिक डिवाइस विफलता का खतरा भी बढ़ जाता है।लिटिलफ्यूज द्वारा लॉन्च किया गया MMIX1T500N20X4 केवल 1.99 mΩ RDS (ऑन) के साथ 480 A प्रदान करके इन दर्द बिंदुओं को दूर करने के लिए बनाया गया है, जो आपको एक एकल-डिवाइस समाधान देता है जो कूलर चलाता है, कम ऊर्जा बर्बाद करता है, और समानांतर लेआउट की परेशानी को पूरी तरह से हटा देता है।

डिवाइस को टॉपसाइड कूलिंग के साथ एक अलग सरफेस-माउंट पावर डिवाइस - एक्स (एसएमपीडी-एक्स) पैकेज पर बनाया गया है, जो घने पावर चरणों में थर्मल बाधाओं को सीधे संबोधित करता है।सामान्य X4-क्लास MOSFETs की तुलना में वर्तमान रेटिंग से दोगुना और काफी कम चालन हानि की पेशकश करके, यह थर्मल डिज़ाइन को सरल बनाता है, मुद्रित सर्किट बोर्ड (पीसीबी) क्षेत्र को कम करता है, और दीर्घकालिक विश्वसनीयता में सुधार करता है।

यह MOSFET को डायरेक्ट करंट (DC) लोड स्विच, बैटरी एनर्जी स्टोरेज सिस्टम, औद्योगिक और प्रक्रिया बिजली आपूर्ति, औद्योगिक चार्जिंग इंफ्रास्ट्रक्चर और ड्रोन और वर्टिकल टेक-ऑफ और लैंडिंग (VTOL) सिस्टम जैसे उच्च-मांग वाले गतिशीलता प्लेटफार्मों के डिजाइनरों के लिए विशेष रूप से उपयोगी बनाता है, जहां हर वाट का नुकसान और पीसीबी का हर वर्ग मिलीमीटर मायने रखता है।

MMIX1T500N20X4 की कुछ प्रमुख विशेषताएं और लाभ शामिल हैं:
200 V संभाल सकता है और कम ऊर्जा हानि के लिए इसका प्रतिरोध बहुत कम है।
उच्च धारा प्रवाहित कर सकता है इसलिए समानांतर में कम MOSFETs की आवश्यकता होती है।
2500 V आइसोलेशन और बेहतर ताप प्रबंधन के साथ छोटा SMPD-X पैकेज।
कम गेट चार्ज का मतलब है कि इसे स्विच करने के लिए कम बिजली की आवश्यकता होती है।
टॉपसाइड कूलिंग से गर्मी का प्रबंधन आसान हो जाता है।
लिटलफ्यूज के उत्पाद विपणन विश्लेषक एंटोनियो क्विजानो ने कहा, "नए उपकरण डिजाइनरों को कई समानांतर कम-वर्तमान उपकरणों को एक ही उच्च-वर्तमान डिवाइस में समेकित करने, डिजाइन को सरल बनाने और घटकों की संख्या को कम करने में सक्षम बनाते हैं।""यह सिस्टम की विश्वसनीयता को बढ़ाता है, गेट ड्राइवर कार्यान्वयन को सुव्यवस्थित करता है, और बिजली घनत्व और पीसीबी क्षेत्र दक्षता दोनों को बढ़ाता है।"
