वायर बॉन्ड से फ्लिप चिप तक: इंटरकनेक्ट वास्तविक प्रदर्शन बाधा बन जाता है

वायर बॉन्ड से फ्लिप चिप तक: इंटरकनेक्ट वास्तविक प्रदर्शन बाधा बन जाता है




वायर बॉन्ड से फ्लिप चिप तक: इंटरकनेक्ट वास्तविक प्रदर्शन बाधा बन जाता है

जैसे-जैसे ट्रांजिस्टर का आकार कम होता जा रहा है, वास्तविक प्रदर्शन बाधा आंतरिक तर्क से इंटरकनेक्ट और पैकेजिंग पर स्थानांतरित हो गई है।फ्लिप चिप, अपने कम-परजीवी इंटरकनेक्शन के साथ, चिप प्रदर्शन की ऊपरी सीमा को फिर से परिभाषित कर रही है।

I/O और पैड रिंग डिज़ाइन पर सामग्री की समीक्षा करते समय, एक मजबूत अहसास उभर कर आता है: जबकि चिप प्रदर्शन पर चर्चा करते समय हम अक्सर ट्रांजिस्टर, वास्तुकला और प्रक्रिया पर ध्यान केंद्रित करते हैं, जो वास्तव में वास्तविक दुनिया की गति को सीमित करता है वह अक्सर कोर डाई के बाहर होता है।

हम चिप को एक शुद्ध कंप्यूटिंग ब्लैक बॉक्स के रूप में देखते थे - मजबूत आंतरिक तर्क का मतलब स्वचालित रूप से उच्च प्रदर्शन होता है।फिर भी ये दस्तावेज़ हमें एक बुनियादी सच्चाई की याद दिलाते हैं: एक चिप केवल तभी काम करती है जब वह बाहरी दुनिया से जुड़ती है।डाई से सिस्टम तक के रास्ते में हर कदम - जिसमें I/O, पावर डिलीवरी, पैकेजिंग और पीसीबी शामिल है - विलंबता, शोर, बिजली की खपत और अनिश्चितता का परिचय देता है।

विशेष रूप से जब I/O डिज़ाइन लक्ष्य सरल सिग्नल ट्रांसमिशन से कहीं आगे जाते हैं, जिसके लिए ड्राइव शक्ति, लेवल शिफ्टिंग, प्रतिबाधा मिलान और ESD सुरक्षा की एक साथ आवश्यकता होती है, तो यह स्पष्ट हो जाता है कि I/O केवल सर्किट डिज़ाइन नहीं है, बल्कि एक पूर्ण सिस्टम इंजीनियरिंग चुनौती है।

अधिक महत्वपूर्ण बात यह है कि जैसे-जैसे कंप्यूटिंग पावर स्केल और पैकेजिंग अधिक जटिल होती जा रही है, डाई से बाहरी सिस्टम तक का रास्ता - वायर बॉन्ड से फ्लिप चिप तक, फिर एसआईपी और एचबीएम तक विकसित होता जा रहा है - और अधिक चुनौतीपूर्ण हो गया है, जो तेजी से एक अड़चन में बदल रहा है।काफी हद तक, आधुनिक चिप डिज़ाइन अब केवल तेजी से कंप्यूटिंग करने के बारे में नहीं है, बल्कि कुशलतापूर्वक कनेक्ट करने के बारे में है।

इस दृष्टिकोण से, I/O और पैड रिंग अब परिधीय विवरण नहीं हैं।वे पहली सीमा हैं जो यह निर्धारित करती हैं कि कोई चिप वास्तविक सिस्टम में अच्छा प्रदर्शन कर सकती है या नहीं।

रिपोर्ट वास्तव में क्या बताती है

चिप डिज़ाइन की वास्तविक कठिनाई न केवल आंतरिक कंप्यूटिंग में है, बल्कि बाहरी दुनिया के साथ स्थिर, कुशल कनेक्शन में भी है।

मूल अवधारणा: चिप्स पृथक द्वीप नहीं हैं- I/O वास्तविक दुनिया इंटरफ़ेस है

चिप से बाहरी सिस्टम तक के पथ में शामिल हैं:

  • I/O सर्किट
  • पैकेजिंग
  • पीसीबी
  • सिस्टम-स्तरीय असेंबली

एक बार जब सिग्नल चिप छोड़ देते हैं, तो लंबे समय तक इंटरकनेक्ट से विलंबता, परजीवी कैपेसिटेंस और इंडक्शन में तेज वृद्धि होती है।

निष्कर्ष: I/O और पैकेजिंग एक आदर्श चिप और एक वास्तविक कार्य प्रणाली के बीच पहली भौतिक बाधा बनती है।

पैकेजिंग की प्रकृति: सिस्टम प्रदर्शन में बाधा डालना

पैकेजिंग चिप को जोड़ने से कहीं अधिक कार्य करती है;यह आकार देता है:

  • विद्युत प्रदर्शन (आरएलसी परजीवी, प्रतिबाधा)
  • थर्मल प्रबंधन
  • यांत्रिक सुरक्षा
  • उच्च-वोल्टेज अलगाव

पैकेजिंग स्वयं एक जटिल विद्युत-थर्मल-यांत्रिक प्रणाली है।यह एक मूलभूत संघर्ष पैदा करता है:

उच्च I/O आवश्यकताएँ बनाम तेजी से जटिल परजीवी प्रभाव।

मुख्य मोड़: वायर बॉन्ड बनाम फ्लिप चिप

दस्तावेज़ दो इंटरकनेक्ट प्रौद्योगिकियों के बीच आवश्यक अंतर पर प्रकाश डालता है:

तार बंधन
लंबे तार → उच्च आरएलसी परजीवी → कम प्रदर्शन
कम लागत

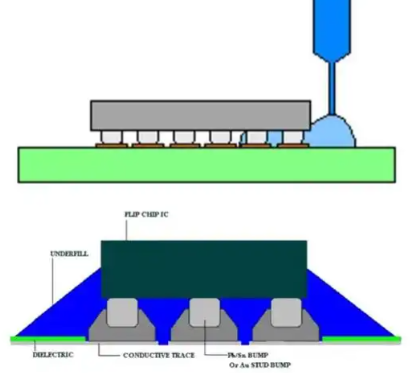

फ्लिप चिप
लघु कनेक्शन → कम परजीवी → उच्च प्रदर्शन
अल्ट्रा-हाई I/O घनत्व का समर्थन करता है
अधिक लागत

रुझान: पैकेजिंग कम लागत वाले कनेक्शन से उच्च-प्रदर्शन वाले इंटरकनेक्ट की ओर स्थानांतरित हो रही है।

I/O सर्किट की प्रकृति: ड्राइव और सुरक्षा प्रणालियाँ

आधुनिक I/O सर्किट को प्राप्त करना होगा:

  • बड़े बोर्ड-स्तरीय कैपेसिटिव लोड चलाएं
  • लेवल शिफ्टिंग (जैसे, 1.2V से 3.3V)
  • प्रतिबाधा मिलान
  • शोर में कमी
  • ईएसडी सुरक्षा

I/O सर्किट अब तर्क का सरल विस्तार नहीं रह गए हैं;वे समर्पित इंटरफ़ेस इंजीनियरिंग का प्रतिनिधित्व करते हैं।

छिपे हुए प्रदर्शन हत्यारे: ईएसडी और पावर शोर

रिपोर्ट दो महत्वपूर्ण चुनौतियों पर जोर देती है:

1. ईएसडी (इलेक्ट्रोस्टैटिक डिस्चार्ज)
आईसी विश्वसनीयता के लिए सबसे बड़े खतरों में से एक, जिसके लिए डायोड क्लैंप जैसे समर्पित सुरक्षा सर्किट की आवश्यकता होती है।

2. एसएसओ (एक साथ स्विचिंग शोर)
एक ही समय में एकाधिक I/O स्विचिंग से तात्कालिक वर्तमान वृद्धि, वोल्टेज ड्रॉप और पैकेज इंडक्शन से संबंधित शोर का कारण बनता है।

संक्षेप में, I/O समस्याएँ शक्ति अखंडता से गहराई से जुड़ी हुई हैं।

पैड रिंग: चिप परिधि पर एक सिस्टम-स्तरीय संरचना

एक पैड एक सोल्डर पॉइंट से कहीं अधिक है।यह एकीकृत करता है:

  • I/O इकाइयाँ
  • पावर रिंग
  • ईएसडी सुरक्षा नेटवर्क

डिज़ाइन में पैड व्यवस्था (इन-लाइन, कंपित, सीयूपी) और क्षेत्र और आई/ओ गिनती के बीच व्यापार-बंद शामिल है।

पैड रिंग चिप और पैकेज के बीच सिस्टम इंटरफ़ेस परत के रूप में कार्य करती है।

सिस्टम इवोल्यूशन: SoC से SiP/चिपलेट तक

रिपोर्ट में प्रमुख प्रवृत्ति पर प्रकाश डाला गया:

  • SoC: एकल चिप पर एकीकरण
  • SiP: एक पैकेज में मल्टी-चिप एकीकरण

लाभों में बेहतर उपज, मिश्रित प्रक्रिया नोड्स और एचबीएम, फोटोनिक्स और अन्य घटकों का एकीकरण शामिल है।

सिस्टम एकीकरण चिप के अंदर से पैकेज के अंदर स्थानांतरित हो रहा है।

उन्नत पैकेजिंग का विकास

एक स्पष्ट रोडमैप उभरता है:

  • एमसीएम (मल्टी-चिप मॉड्यूल)
  • सिलिकॉन इंटरपोज़र (2.5डी)
  • एचबीएम एकीकरण

इंटरकनेक्ट घनत्व लगातार बढ़ता है, जिससे I/O क्षमता मुख्य सीमित कारक बन जाती है।

निष्कर्ष

चिप प्रदर्शन की वास्तविक बाधा अब आंतरिक तर्क नहीं है, बल्कि I/O, पैकेजिंग और बाहरी इंटरकनेक्ट हैं।ये तत्व निर्धारित करते हैं कि कोई चिप वास्तविक दुनिया प्रणालियों में कुशलतापूर्वक काम कर सकती है या नहीं।
