विद्युतीकृत मोटर वाहन उद्योग के लिए उन्नत एलडीओ नियामक

उच्च इनपुट वोल्टेज और पर्याप्त लोड विविधताओं के साथ भी मोटर वाहन अनुप्रयोगों में लगातार आउटपुट स्थिरता प्रदान करता है।


विद्युतीकरण की ओर ऑटोमोटिव उद्योग के बदलाव के साथ, प्राथमिक LDOS की बढ़ती आवश्यकता है जो ECU में MCU और अन्य घटकों को पावर MCU और अन्य घटकों को बैटरी वोल्टेज को नीचे ले जा सकती है।वाहन बैटरी, विशेष रूप से लीड-एसिड प्रकार, अक्सर अचानक वोल्टेज में उतार-चढ़ाव का अनुभव करते हैं।प्राथमिक LDO को लगातार बिजली की आपूर्ति सुनिश्चित करने के लिए ऐसी स्थितियों में उत्कृष्ट लाइन-ट्रांसिएंट प्रतिक्रियाएं प्रदान करनी चाहिए।


ROHM ने हाल ही में प्राथमिक LDO नियामकों की अपनी नई श्रृंखला शुरू की है, BD9XXM5-C (BD9333M5EFJ-C, BD950M5EFJ-C, BD900M5EFJ-C, BD933M5WEFJ-C, BD950M5WEFJ-C, BD900M5WEFJ-C) को पूरा करने के लिए डिज़ाइन किया गया है।मोटर वाहन उद्योग में बिजली की आपूर्ति समाधान।प्रमुख विशेषताएं हैं:



नियामकों को 45V पर रेट किया गया है।
500mA का आउटपुट प्रदान कर सकते हैं।
ऑटोमोटिव इलेक्ट्रॉनिक घटकों को पावर करने के लिए आदर्श।

ईसीयू के लिए उपयुक्त है जो सीधे वाहन बैटरी से संचालित होता है।

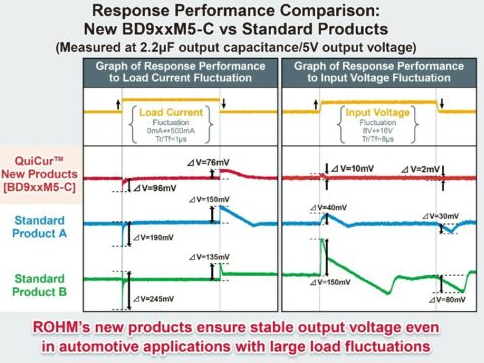

ईसीयू और अन्य डाउनस्ट्रीम डिवाइस अक्सर ऑपरेशन के दौरान लोड वर्तमान विविधताओं से गुजरते हैं, असाधारण लोड-ट्रांसिएंट प्रतिक्रिया विशेषताओं के साथ एलडीओ की आवश्यकता होती है।त्वरित आउटपुट वोल्टेज रिकवरी के लिए एक उच्च-आवृत्ति प्रतिक्रिया महत्वपूर्ण है, लेकिन स्थिर संचालन सुनिश्चित करने के लिए पर्याप्त चरण मार्जिन प्राप्त करना चुनौतीपूर्ण रहा है।इन मुद्दों को संबोधित करने के लिए, कंपनी ने BD9XXM5-C श्रृंखला को अपनी मालिकाना Quicur हाई-स्पीड लोड प्रतिक्रिया प्रौद्योगिकी के साथ विकसित किया है।यह तकनीक एलडीओ को सेट वोल्टेज के 100MV के भीतर आउटपुट बनाए रखने में सक्षम बनाती है, यहां तक कि लोड 1μs में 0 और 500mA के बीच तेजी से बदलता है।9.5 ata (विशिष्ट) की कम वर्तमान खपत मोटर वाहन अनुप्रयोगों में बिजली की खपत को कम करती है।

श्रृंखला चार पैकेजों में उपलब्ध है जो उपयोगकर्ताओं को अपने विशिष्ट एप्लिकेशन के लिए सबसे उपयुक्त पैकेज चुनने की अनुमति देती है।नया उत्पाद लाइनअप ऑटोमोटिव उत्पादों के लिए बुनियादी आवश्यकताओं को पूरा करता है, जिसमें 150 ° C पर ऑपरेशन और AEC-Q100 ऑटोमोटिव विश्वसनीयता मानक का अनुपालन शामिल है।FY2024 द्वारा योजनाबद्ध 18 मॉडलों के साथ, श्रृंखला पैकेज विकल्पों की एक विस्तृत श्रृंखला प्रदान करती है, जो सभी अच्छी प्रतिक्रिया प्रदर्शन और कम वर्तमान खपत की विशेषता है, जो कि क्विकुर तकनीक के लिए धन्यवाद है।

ये एलडीओ नियामक विभिन्न ऑटोमोटिव अनुप्रयोगों के लिए उपयुक्त हैं, जिनमें पावरट्रेन सिस्टम जैसे ईंधन इंजेक्शन (एफआई) और टायर प्रेशर मॉनिटरिंग सिस्टम (टीपीएम), बॉडी सिस्टम जैसे बॉडी कंट्रोल मॉड्यूल और इंस्ट्रूमेंट क्लस्टर और हेड-अप डिस्प्ले (एचयूडी) सहित इन्फोटेनमेंट सिस्टम शामिल हैं।।यह तकनीक एक अद्वितीय 'क्विक करंट' हाई-स्पीड लोड रिस्पांस सर्किट है।यह बिजली की आपूर्ति IC के फीडबैक सर्किट में अस्थिरता पैदा किए बिना लोड प्रतिक्रिया विशेषताओं को अधिकतम करता है।यह तकनीक न्यूनतम आउटपुट कैपेसिटेंस के साथ स्थिर संचालन के लिए अनुमति देती है।यह स्विचिंग नियामकों में रैखिक समाई और आउटपुट वोल्टेज उतार -चढ़ाव समायोजन को सक्षम करता है, पावर सर्किट डिजाइन के लिए आवश्यक समय और प्रयास को काफी कम करता है
