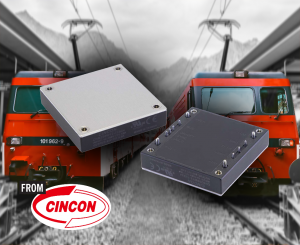

Cincon आधा ईंट DC-DC कन्वर्टर्स में रेल और उद्योग के लिए विस्तृत इनपुट रेंज है

CHB150W12 (150W) और CHB200W12 (200W) आधा ईंट DC-DC कन्वर्टर्स में 14-160Vdc की अल्ट्रा-वाइड, 12: 1 यूनिवर्सल इनपुट रेंज है। वे बीहड़ हैं, उन्हें रेलवे अनुप्रयोगों में उपयोग के लिए व्यावहारिक बनाते हैं, बिजली आर्किटेक्चर, दूरसंचार, बैटरी संचालित उपकरण और औद्योगिक अनुप्रयोगों का वितरण करते हैं।

दोनों परिवार रेलवे के मानकों को पूरा करते हैं EN62368-1, EN50155 और EN45545-2, लेकिन मॉड्यूल का उपयोग कई प्रकार के अनुप्रयोगों में भी किया जा सकता है जहां कई डीसी आपूर्ति से ऑपरेशन फायदेमंद है, उदाहरण के लिए चिकित्सा, प्रसारण, रोबोटिक्स और कृषि डिजाइनों में।

डीसी-डीसी कन्वर्टर्स 5 वी, 12 वी, 15 वी, 24 वी या 48 वी आउटपुट के साथ उपलब्ध हैं और मानक के रूप में आउटपुट अलगाव के लिए 3000Vac प्रबलित इनपुट हैं। इकाइयां 91% तक की क्षमता के साथ काम करती हैं और मामले का तापमान -40 डिग्री सेल्सियस से + 100 डिग्री सेल्सियस तक होता है।

मानक नियंत्रण कार्यों में सकारात्मक या नकारात्मक तर्क के साथ रिमोट ऑन / ऑफ शामिल है, समायोजन आउटपुट वोल्टेज -20% से + 15% है। वोल्टेज लॉक आउट सुविधा के साथ-साथ वर्तमान, आउटपुट ओवर-वोल्टेज, ओवर-तापमान और निरंतर शॉर्ट सर्किट संरक्षण पर आउटपुट के तहत एक उपयोगकर्ता भी है। मॉड्यूल की पूर्ण शक्ति सीमा का विस्तार करने के लिए वैकल्पिक हीट सिंक उपलब्ध हैं। कई मॉड्यूल बड़े सिस्टम बनाने के लिए कनेक्ट किए जा सकते हैं जो बाहरी घड़ी और सिंक कंट्रोल पिन का उपयोग करके आउटपुट रिपल को सिंक्रनाइज़ करने की क्षमता रखते हैं।

किसी इनपुट इनपुट वोल्टेज के साथ EN50155 की आवश्यकताओं का पूरी तरह से पालन करने वाली प्रणाली के लिए टाइम होल्ड को पूरे इनपुट वोल्टेज रेंज में बस कंट्रोल पिन से कैपेसिटेंस को जोड़कर प्रबंधित किया जा सकता है।

रेलेक का कहना है कि कंडक्टर-कूल्ड डीसी-डीसी हाफ ब्रिक कन्वर्टर्स कंडक्टर कूलिंग के फायदों के साथ नई संभावनाओं की पेशकश करते हैं, जिसमें फैन ऑपरेटेड सप्लाई की तुलना में मूविंग पार्ट्स को खत्म करने की वजह से कम मेंटेनेंस और बेहतर विश्वसनीयता सहित कंडक्टर कूलिंग के फायदे शामिल हैं। उनका उपयोग भी किया जा सकता है जहां एक प्रशंसक व्यावहारिक नहीं है, क्योंकि यह इलेक्ट्रॉनिक प्रणाली में प्रवाहकीय धूल उड़ाने का जोखिम उठा सकता है। सभी अनुप्रयोगों में, अच्छा थर्मल डिज़ाइन घटक तापमान को कम कर सकता है और विश्वसनीय संचालन बढ़ा सकता है।

पूर्ण आवेदन समर्थन उपलब्ध पीसीबी लेआउट, बाहरी हीट सिंक या विस्तृत थर्मल प्रोफाइलिंग सहित उपलब्ध है। श्रृंखला या समानांतर कनेक्शन, और निरर्थक संचालन के लिए भी समर्थन है।
