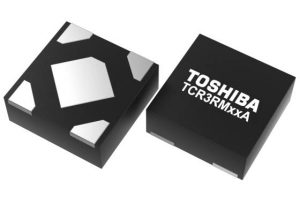

300mA कम शोर वाला LDO 1 x 1 मिमी है

TCR3RM श्रृंखला में 32 उत्पाद हैं, क्योंकि यह ज्ञात होगा, जिसमें एकल फिक्स्ड आउटपुट 0.9 से 4.5V तक होंगे।

रिपल रिजेक्शन रेश्यो आमतौर पर 100dB (1kHz, 2.8V आउटपुट वेरिएंट) होता है, और इसमें एक फ्रीक्वेंसी विशेषता होती है जिसे पोस्ट-रेग्युलेटिंग dc-dc कन्वर्टर्स के लिए ऑप्टिमाइज़ किया जाता है।

"अन्य एलडीओ नियामकों के विपरीत, जहां लहर अस्वीकृति अनुपात आमतौर पर आवृत्ति में 20 डीबी प्रति दस गुना वृद्धि को गिरा देता है, TCR3RM काफी कम हो जाता है," कंपनी के अनुसार। "1MHz पर अस्वीकृति अनुपात [2.8V आउटपुट] 68dB है।"

शोर और लहर प्रदर्शन, तोशिबा ने कहा, आंतरिक बैंडगैप सर्किट, कम पास फिल्टर और एक कम-शोर उच्च गति परिचालन एम्पलीफायर के डिजाइन के कारण है।

1μF इनपुट और आउटपुट कैपेसिटर की आवश्यकता होती है, जो सिरेमिक प्रकार के हो सकते हैं।

अधिकतम आउटपुट करंट 300mA है और ड्रॉप-आउट वोल्टेज आमतौर पर 130 mV है जो 300mA पर 2.8V का आउटपुट देता है।

-40 से 85 डिग्री सेल्सियस के ऑपरेटिंग रेंज में 12μA अधिकतम है।

एक नियंत्रण पिन आउटपुट को चालू और बंद (उच्च = चालू, कम = बंद, खुला = बंद) करता है। एक आंतरिक ट्रांजिस्टर आउटपुट बंद होने पर स्वचालित रूप से आउटपुट कैपेसिटी का निर्वहन करता है। स्टैंड-बाय पर, समशीतोष्ण में खपत अधिकतम धारा 1μA (100nA टाइप 25 ° C) है

अन्य विशेषताओं में ओवर-करंट प्रोटेक्शन और थर्मल शटडाउन शामिल हैं।

अनुप्रयोग पोर्टेबल और पहनने योग्य उपकरणों, जैसे संवेदन, आरएफ और IoT उत्पादों में अग्रणी हैं।

डेटा शीट यहाँ है
