सटीक माप के लिए टॉर्क सेंसर

नवीनतम टोक़ माप तकनीक एक मजबूत, गैर-संपर्क समाधान में सटीक, उच्च गति क्षमता और उन्नत निदान प्रदान करती है।

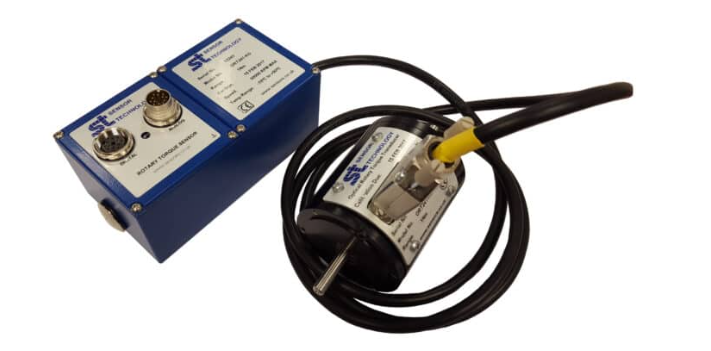

सेंसर तकनीक ने ORT 230/240 श्रृंखला के साथ ऑप्टिकल रोटरी टोक़ ट्रांसड्यूसर पेश किया है, जो कम टॉर्क और उच्च बैंडविड्थ की आवश्यकता वाले अनुप्रयोगों के लिए अनुकूल है।ये सेंसर रोटरी और स्टेटिक टोक़ को मापते हैं, 10mnm से 100nm तक, बैंडविथ्स तक 50kHz तक।

डिवाइस इलेक्ट्रॉनिक्स का उपयोग करते हैं जो सेंसर वर्तमान खपत को कम करते हुए रिज़ॉल्यूशन, फ्रीक्वेंसी रिस्पांस और डेटा थ्रूपुट में सुधार करते हैं।इन उपकरणों को न्यूनतम जड़ता के कारण उनकी गति क्षमता की विशेषता होती है, हासिल की जाती है क्योंकि इलेक्ट्रॉनिक्स शाफ्ट से जुड़े नहीं होते हैं।उनकी गैर-संपर्क कार्यक्षमता, सेंसर टेक्नोलॉजी की लाइफटाइम वारंटी द्वारा समर्थित स्थायित्व और विश्वसनीयता सुनिश्चित करती है, और सटीकता प्राप्त करती है।ऑपरेशन का ऑप्टिकल सिद्धांत शोर हस्तक्षेप के लिए प्रतिरोध प्रदान करता है।

ORT 230 श्रृंखला सेंसर टॉर्क और या तो गति या बिजली माप के लिए वोल्टेज या वर्तमान एनालॉग आउटपुट प्रदान करते हैं।इसके विपरीत, ORT 240 श्रृंखला टोक़ के लिए दो उपयोगकर्ता-चयन योग्य एनालॉग आउटपुट और गति, शक्ति या पीक टॉर्क के अतिरिक्त माप की अनुमति देती है।इसमें इंस्ट्रूमेंटेशन और लैपटॉप के साथ एकीकरण के लिए RS232, कैनबस और USB जैसे डिजिटल आउटपुट भी शामिल हैं।ORT 240 USB के माध्यम से दस ट्रांसड्यूसर को जोड़ने का समर्थन करता है और इसमें ट्रांसड्यूसर कॉन्फ़िगरेशन समायोजन के लिए सॉफ़्टवेयर शामिल है।

दोनों मॉडल में नैदानिक ​​क्षमताएं हैं जो मॉनिटर करती हैं कि टोक़, गति रेटिंग, या अंशांकन तिथियां पार हो जाती हैं या नहीं।वे मुआवजे और सटीकता के लिए शाफ्ट तापमान की निगरानी करने और सेंसर स्थिति आउटपुट प्रदान करने के लिए सेंसर भी शामिल करते हैं।

इन उपकरणों के लिए पूरक सेंसर प्रौद्योगिकी से TorqView सॉफ्टवेयर है, जो विंडोज पीसी के लिए डिज़ाइन किया गया है।यह सॉफ्टवेयर टॉर्क मॉनिटरिंग और डेटा हैंडलिंग की सुविधा देता है, जो कि मैटलैब और एक्सेल के साथ रीयल-टाइम चार्ट प्लॉटिंग और संगतता की पेशकश करता है।कस्टम प्रक्रिया नियंत्रण अनुप्रयोगों या सॉफ़्टवेयर को विकसित करने में रुचि रखने वाले उपयोगकर्ताओं के लिए अतिरिक्त LabView VIS और DLL उपलब्ध हैं।

ऑप्टिकल रोटरी टॉर्क सेंसर एक स्ट्रेन-सेंसिटिव शाफ्ट पर झंझरी की एक जोड़ी का उपयोग करके संचालित होते हैं, जो प्रकाश को संशोधित करने के लिए टोक़ को लागू किया जाता है, शाफ्ट को घुमाता है और डिटेक्टर के लिए प्रकाश के पथ को बदल देता है।यह विधि ब्रश या जटिल इलेक्ट्रॉनिक्स की आवश्यकता के बिना द्वि-दिशात्मक टोक़ का पता लगाने, प्रतिक्रिया समय और ऑपरेशन को सक्षम करती है, जिससे शाफ्ट आकार के आधार पर एक मानक और उच्च गति के रूप में 30,000rpm तक की अनुमति मिलती है।
