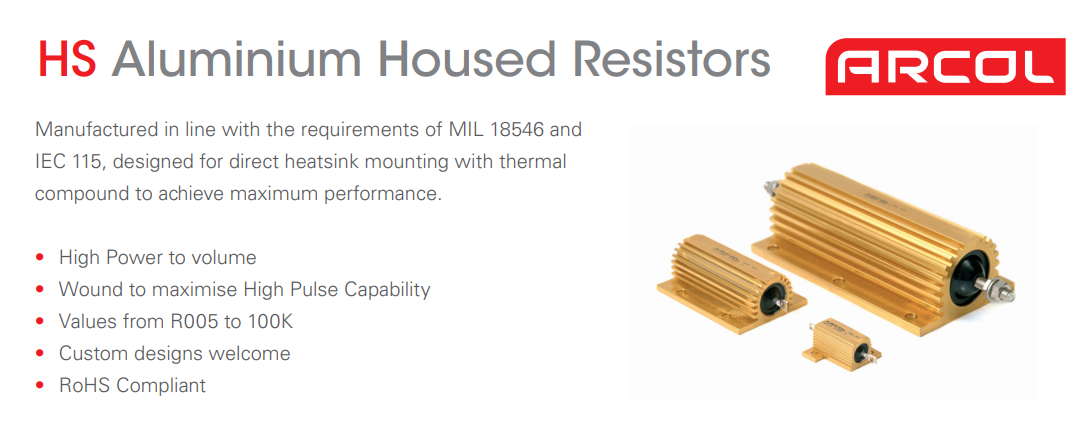

एचएस एल्यूमीनियम ने आर्कोल द्वारा प्रतिरोधों को रखा

यह दस्तावेज़ आर्कोल द्वारा निर्मित एचएस एल्यूमीनियम आवास प्रतिरोधों के बारे में विस्तृत जानकारी प्रदान करता है।इन प्रतिरोधों को MIL 18546 और IEC 115 के अनुसार डिज़ाइन किया गया है, जो इष्टतम प्रदर्शन को प्राप्त करने के लिए थर्मल यौगिक के साथ प्रत्यक्ष हीटसिंक बढ़ते के लिए उपयुक्त है।

एचएस प्रतिरोधों की प्रमुख विशेषताओं में शामिल हैं:
-उच्च शक्ति-से-मात्रा अनुपात।
- उच्च नाड़ी क्षमता को अधिकतम करने के लिए घाव।
- R005 से 100k तक OHMIC मूल्यों की एक विस्तृत श्रृंखला में उपलब्ध है।
- कस्टम डिजाइन भी उपलब्ध हैं।
- RoHS कॉम्प्लाइंट।

दस्तावेज़ निम्नलिखित विनिर्देशों और विशेषताओं को भी प्रस्तुत करता है:
- सहिष्णुता: मानक सहिष्णुता ± 5% (j) और (10% (k) हैं, लेकिन अन्य सहिष्णुता जैसे कि ± 1% (f), ± 2% (g), और ± 3% (h) भी उपलब्ध हैं।कम ओमिक मूल्यों के लिए, सहिष्णुता आम तौर पर R05 से अधिक या बराबर मूल्यों के लिए ± 5% है, और R047 से कम या बराबर मूल्यों के लिए ± 10%।
- तापमान गुणांक: विशिष्ट मान 1K से कम 1k और 25ppm से कम ओमिक मूल्यों के लिए 100ppm हैं।कम TCRs के लिए, कृपया ARCOL से संपर्क करें।
- इन्सुलेशन प्रतिरोध (शुष्क): 10,000 M and न्यूनतम।
- पावर अपव्यय: उच्च परिवेश के तापमान पर, अपव्यय 200 डिग्री सेल्सियस पर शून्य से रैखिक रूप से व्युत्पन्न करता है।
- ओमिक मान: प्रतिरोधक वाट के आकार के आधार पर, ओमिक मूल्यों की एक विस्तृत श्रृंखला में उपलब्ध हैं।एक कम आगमनात्मक रोकनेवाला निर्दिष्ट करने के लिए, एचएस श्रृंखला कोड से पहले "एन" जोड़ें।उदाहरण के लिए, NHS50।एनएचएस रोकनेवाला का ओमिक मूल्य मानक एचएस अधिकतम मूल्य को 4 से विभाजित करके प्राप्त किया जाता है, और कार्य वोल्टेज को 1.414 से विभाजित किया जाता है।

दस्तावेज़ में प्रत्येक रोकनेवाला आकार के लिए विद्युत विनिर्देशों के साथ एक तालिका शामिल है, जिसमें एक मानक हीटसिंक पर पावर रेटिंग, एक हीटसिंक के बिना पावर रेटिंग, प्रतिरोध सीमा, तत्व वोल्टेज, वोल्टेज प्रूफ एसी पीक, वोल्टेज प्रूफ एसी आरएमएस, अनुमानित वजन, विशिष्ट सतह वृद्धि, विशिष्ट सतह वृद्धि शामिल है।जब एक हीटसिंक पर लगाया जाता है, और मानक हीटिंक।

इसके अलावा, दस्तावेज़ गर्मी अपव्यय, आदेश प्रक्रियाओं और निर्माता के संपर्क विवरण के बारे में जानकारी प्रदान करता है।यह ध्यान रखना महत्वपूर्ण है कि इस दस्तावेज़ में निहित जानकारी बिना सूचना के बदल सकती है, और यह सुनिश्चित करने के लिए ग्राहक की जिम्मेदारी है कि चयनित घटक इच्छित एप्लिकेशन के लिए उपयुक्त है।यदि संदेह है, तो यह आर्कोल के साथ परामर्श करने की सिफारिश की जाती है।

अधिक जानकारी और ऑर्डर करने के लिए, कृपया निर्माता की वेबसाइट पर जाएँ।
